烛式过滤器介绍

3

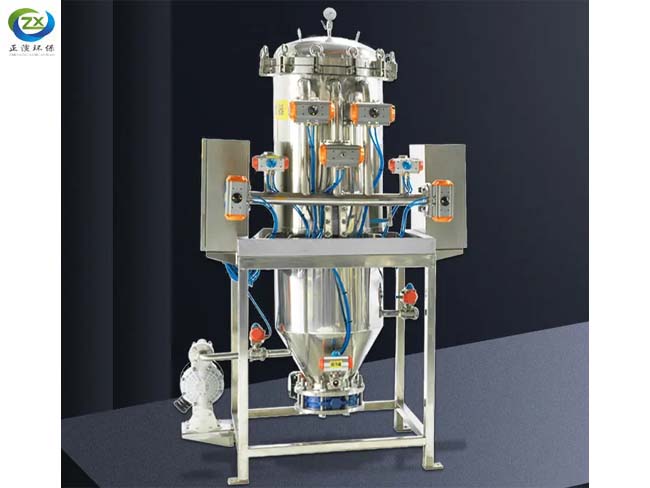

烛式过滤器产品展示图



烛式过滤器是一种高效、先进的自动化压力式过滤装置,以下是关于它的详细介绍:

构造

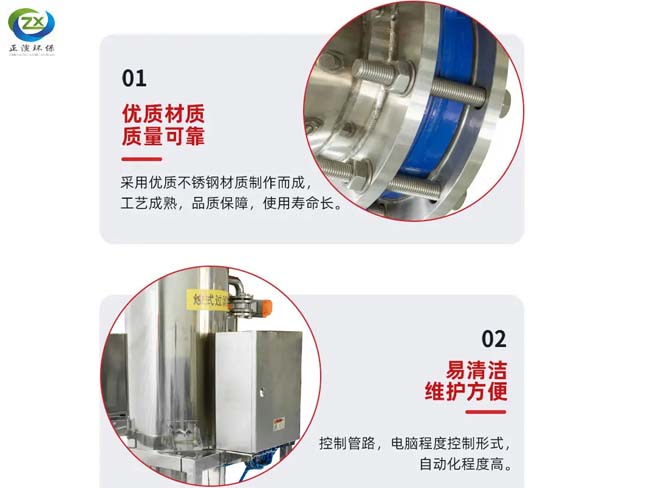

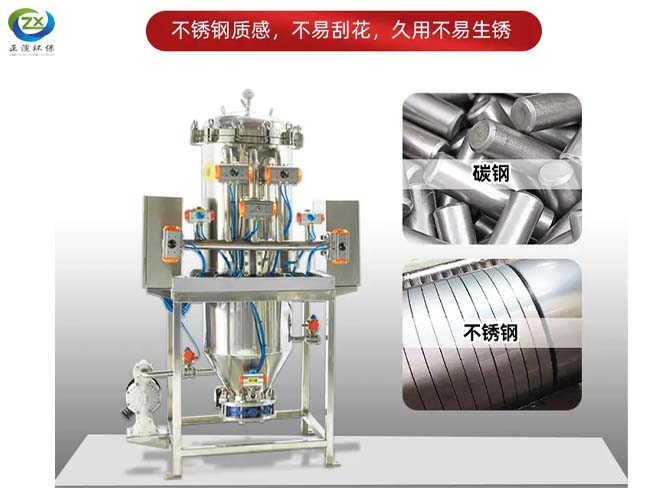

  • 筒体:一般由不锈钢(304/316/321)、碳钢、钛材等材质制成,具有密闭牢固的特点,可保证生产过程无泄漏189.

  • 滤芯:通常采用复式梅花结构,即内部为不锈钢骨架,外部套有滤布,如 pp(聚丙烯)、pe(聚酯)、pps(聚苯硫醚)、ptfe(聚四氟乙烯)、尼龙纤维等材质的滤布。这种结构能够增大过滤面积,并帮助固定滤饼,防止滤饼脱落,从而稳定过滤效果136.

  • 滤布:作为主要的过滤介质,根据不同的过滤需求,可选择不同材质和精度的滤布 ,其细度一般为 10-200um 左右19.

  • 助滤剂:常见的助滤剂有活性炭、硅藻土等,可根据生产过程中的过滤标准要求来配置,以提高过滤效果169.

  • 电脑控制系统:通过微电脑自动化全程控制,可实现对过滤过程的精确监控和自动化操作,如滤饼层厚度控制、滤渣清理、新滤饼层重建、滤液质量监控等,保持企业生产的持续性,提高生产效率,节省人工,并降低生产事故的风险19.

  • 配件:还包括空压机、压力感应器等辅助设备,用于提供过滤所需的压力和监测过滤过程中的压力变化等

烛式过滤器实拍视频

烛式过滤器工作原理

  • 过滤阶段:在密闭的容器里,组合多根多孔滤芯,在滤芯外套上过滤滤布或其他过滤介质,过滤时用泵将料浆送入过滤器内,料浆中的液相穿过过滤介质进入多孔滤芯的中心汇总到清液出口排出。在滤饼层未形成前,排出的 “清液” 可再回到原料浆进口送至过滤器作循环过滤,直至滤饼层形成并达到过滤要求,此时提供信号控制清液不再循环,清液通过三通阀送至下道工序使用,便开始进行正常过滤19.

  • 反吹脱饼阶段:正常过滤一段时间后,当滤饼层达到一定厚度,滤液通过滤饼层的速率降低,过滤效率变差时,系统会根据压力传感器提供的信号进行反吹脱饼作业。通入反吹气体,从无孔中心管流向多孔管,滤布鼓胀变圆,有效振飞剥离滤饼,同时可以除去滤布纤维中的微粒,提高反吹效率,快速恢复滤布过滤能力。反吹一定时间后,停止反吹,打开筒体底部阀门排渣19.

  • 重建滤饼层阶段:排渣结束后关闭排渣口,过滤器回到过滤前初始状态,重新构建新的滤饼层,开始新一轮的过滤周期

4

烛式过滤器工作原理图解

烛式过滤器实拍

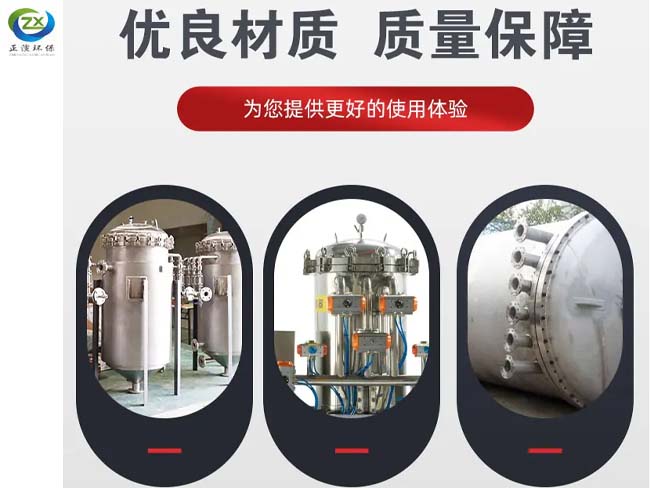

烛式过滤器产品图集锦

5

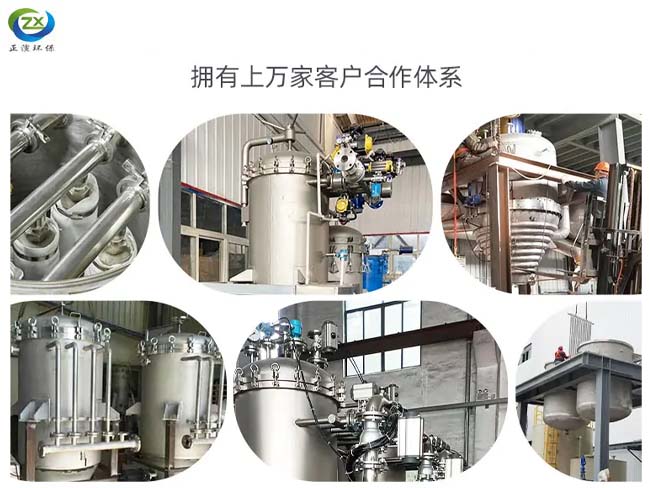

烛式过滤器现场图

6

7

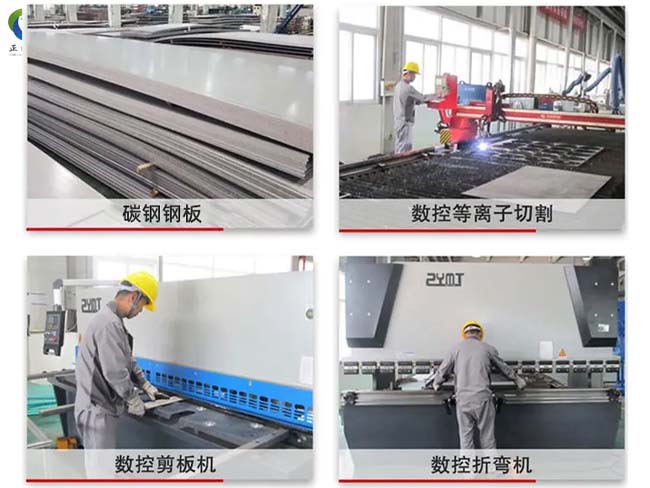

烛式过滤器生产图

烛式过滤器优势

  • 过滤效果好:可实现高精度过滤,最高精度达 0.2μm,能有效去除液体中的固体颗粒、杂质、胶体等,使滤液澄清度高,满足各种严格的过滤要求4.

  • 适用范围广:适用于各种物料的过滤,包括高杂质含量、粘性液体、强腐蚀性、易挥发或危险液体等,可广泛应用于石油、塑料、电镀、化工、陶瓷、制药、制糖、食品饮料、水处理、油脂油墨等众多工业领域149.

  • 自动化程度高:采用微电脑自动化全程控制,可自动完成过滤、排残液、反吹、排渣等操作,减少了人工干预,提高了生产效率,降低了劳动强度和生产成本,同时也大大降低了生产事故的风险19.

  • 密闭性好:筒体密闭牢固,无泄漏,避免了滤液与外界空气接触,防止滤液被空气中的细菌、尘埃等污染,尤其适用于对卫生要求较高的食品、生物制品、药品等行业,以及易燃易爆、有毒或剧毒的危险产品的过滤169.

  • 滤饼处理方便:滤饼剥离性能佳,可通过气体反吹排渣,排渣干净迅速,还可对滤饼进行洗涤、干燥、回收等操作,提高了资源利用率,降低了废弃物排放,具有良好的经济效益和环境效益69.

  • 维护简便:主体为静态部件,动态反吹,故障率低,运行成本低。滤元分组设计,减少反吹耗气量,并可隔离损坏的滤元;滤元间距可调,以适应不同的滤饼厚度要求

产品选型

2

商家解答

  • 烛式过滤器的作用?
  • 高精度过滤,提升滤液质量

    • 去除固体颗粒:烛式过滤器能够有效去除液体中的各种固体颗粒杂质。其过滤精度可以达到很高的水平,如最高精度可达 0.2μm。在制药行业,它可以过滤掉发酵液中的微生物细胞碎片、微小的结晶体等杂质,确保滤液的纯净度,这对于生产高质量的药品至关重要。在电子工业的化学试剂制备过程中,也能过滤出极其微小的颗粒,保证试剂的纯度,防止杂质对电子元件制造过程产生不良影响。

    • 拦截胶体和悬浮物:除了固体颗粒,烛式过滤器还能很好地拦截液体中的胶体和悬浮物。例如,在食品行业的果汁生产中,它可以去除果汁中的果胶等胶体物质,以及果肉残渣等悬浮物,使果汁更加澄清透明,提高产品的外观和口感质量。在水处理领域,对于含有胶体杂质的污水,如印染废水,烛式过滤器可以有效去除其中的染料胶体,降低污水的色度。

  • 适应多种复杂物料过滤,保障工业生产流程

    • 处理高杂质含量物料:对于含有高浓度杂质的液体,烛式过滤器表现出色。在化工行业,许多原料液或反应产物中含有大量的杂质,如在农药中间体的生产中,反应后的混合物可能含有未反应完全的原料、副产物以及催化剂颗粒等多种杂质。烛式过滤器可以对这些高杂质含量的物料进行有效过滤,分离出纯净的产品或中间产品,保证后续生产环节的顺利进行。

    • 过滤粘性液体:烛式过滤器能够处理粘性液体。在油脂工业中,像润滑油、食用油等粘性液体的过滤是一个关键环节。它可以克服粘性液体的阻力,通过合适的滤布和过滤压力,有效去除其中的杂质,如蜡质、胶质和金属微粒等,提高油脂的品质。在油墨工业中,也能对粘性的油墨进行过滤,去除其中的颜料团聚颗粒和杂质,保证油墨的细腻度和稳定性。

    • 应对强腐蚀性和易挥发液体:在面对强腐蚀性液体(如强酸、强碱溶液)和易挥发液体(如有机溶剂)时,烛式过滤器通过选用合适的材质(如钛材、聚四氟乙烯等耐腐蚀材料制作筒体和滤布),可以安全有效地进行过滤。在化学电镀行业,其用于过滤含有强酸的电镀液,能够去除其中的金属杂质,同时保证过滤器自身不受腐蚀,并且防止电镀液挥发对环境和操作人员造成危害。

  • 自动化操作,提高生产效率和稳定性

    • 自动过滤与监控:烛式过滤器的自动化功能能够实现连续的过滤操作。通过电脑控制系统,可以精确地控制过滤过程,如根据预设的参数自动调节过滤压力、流量等。同时,它还能实时监控滤液的质量,一旦发现滤液质量不符合要求,如过滤精度下降,就会自动调整过滤方式或者触发反吹等维护程序。这种自动化监控和操作大大提高了生产的稳定性和效率,减少了人工操作带来的误差和不确定性。

    • 自动排渣和滤饼处理:在过滤过程中,随着固体杂质在滤布上积累形成滤饼,当滤饼达到一定厚度影响过滤效率时,烛式过滤器会自动进行反吹脱饼操作。反吹气体使滤布鼓胀,有效地振飞剥离滤饼,并通过筒体底部的阀门排渣。这种自动排渣功能不仅提高了过滤器的工作效率,而且避免了人工清理滤饼的繁琐过程,减少了停机时间,使过滤过程能够持续进行。此外,对于一些需要回收滤饼的生产过程,还可以对滤饼进行洗涤、干燥等操作,进一步提高了资源的利用率。
