楔形网滤芯,以独特楔形结构著称。金属丝与支撑条焊接而成,缝隙呈“V”形。过滤精度精准可调,耐高压、抗堵塞,多种材质可选如不锈钢、钛合金等适应不同工况。广泛用于石油化工、水处理等多领域......
联系我们 →

楔形网滤芯介绍

2

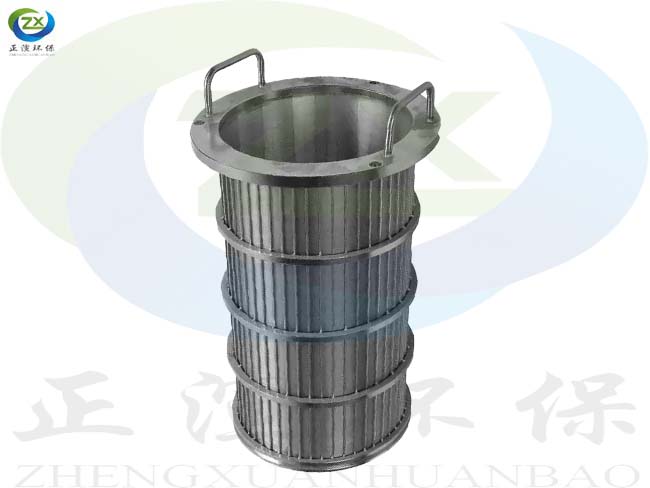

楔形网滤芯产品展示图

       楔形网滤芯是一种高效的过滤元件。它由楔形金属丝与支撑条精密焊接而成,独特的 “V” 形缝隙结构使其具备卓越性能。其过滤精度在 25 - 800μm 间可精准设定,能有效拦截各类杂质颗粒,且不易堵塞,保障过滤的持续稳定。

在耐压方面表现出色,能承受高达 50MPa 以上的瞬间压差以及反冲洗时的压力冲击,结构稳固不易变形损坏。适应的工作温度范围广,常见不锈钢材质的可在 -200℃至 600℃间稳定运行,适用于多种工况。

具有良好的耐腐蚀性,能在化工、石化等行业的酸碱盐介质中正常工作。无论是低粘度的水、油,还是高粘度的含蜡油、沥青等都可有效过滤。同时,其楔形丝缝隙无死角,符合卫生级标准,在食品、饮料、制药等对卫生要求高的行业也大显身手,广泛应用于众多领域的流体过滤与分离。

楔形网滤芯实拍视频

楔形网滤芯工作原理

楔形网滤芯的工作原理主要基于直接拦截和深层过滤两种方式,以下是详细介绍:

1、直接拦截原理

1.1、筛滤作用:楔形网滤芯具有特定精度的缝隙,当流体通过滤芯时,大于缝隙尺寸的固体颗粒杂质会被直接拦截在滤芯的上游侧,就像一个筛子一样,阻止大颗粒杂质通过,从而实现初步的过滤效果,达到净化流体的目的.

1.2、实例:在水处理过程中,水中的悬浮泥沙颗粒、铁锈颗粒等较大杂质,会被楔形网滤芯的缝隙拦截,使水得到初步净化,满足后续工艺或使用的要求。

2、深层过滤原理

2.1、惯性碰撞与布朗扩散:对于尺寸小于楔形网滤芯缝隙的微小颗粒杂质,在流体通过滤芯时,由于颗粒具有惯性,会与滤芯的楔形丝表面发生碰撞,从而被吸附在丝表面;同时,微小颗粒还会因布朗运动不断改变运动方向,增加与楔形丝表面接触的概率,进而被吸附捕捉,实现深层过滤.

2.2、沉淀与吸附:流体在滤芯内部流动时,流速会发生变化,部分颗粒杂质会因重力作用沉淀在滤芯内部;而且滤芯的金属材质表面具有一定的吸附能力,能够吸附一些带电离子或极性分子的杂质,进一步提高过滤效果。

2.3、实例:在制药行业中,对药品原料液进行过滤时,即使是一些肉眼难以察觉的微小杂质,如细菌、病毒、胶体颗粒等,也会通过上述深层过滤机制被楔形网滤芯有效去除,保证药品的纯度和质量 。

3、反冲洗原理

3.1、压差驱动:随着过滤过程的持续进行,被滤芯拦截的杂质逐渐增多,会导致滤芯内外两侧的压差增大。当压差达到设定值时,反冲洗系统启动,利用滤芯外侧的清洁流体在压差作用下反向冲入滤芯内部.

3.2、杂质排出:反向流动的流体将吸附在滤芯内壁上的杂质微粒冲起,并携带杂质从排污口排出,从而恢复滤芯的过滤性能,使滤芯能够循环使用.

3.3、实例:在工业循环水过滤系统中,当楔形网滤芯因截留大量杂质而使进出口压差增大到设定的 0.05MPa 至 0.1MPa 时,反冲洗机构自动启动,对滤芯进行反冲洗,确保过滤系统的持续稳定运行 。

3

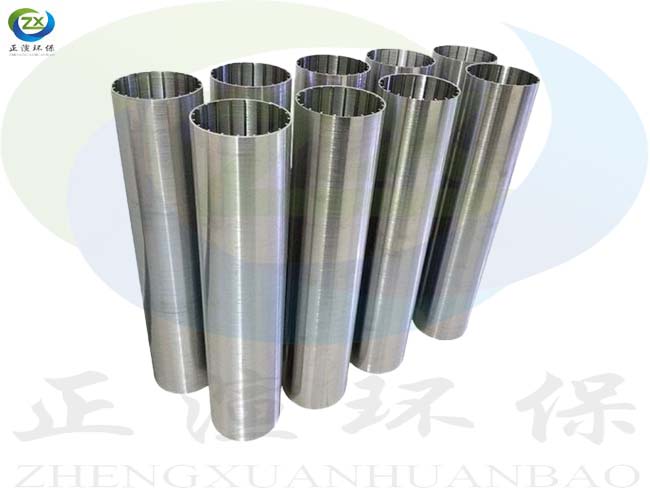

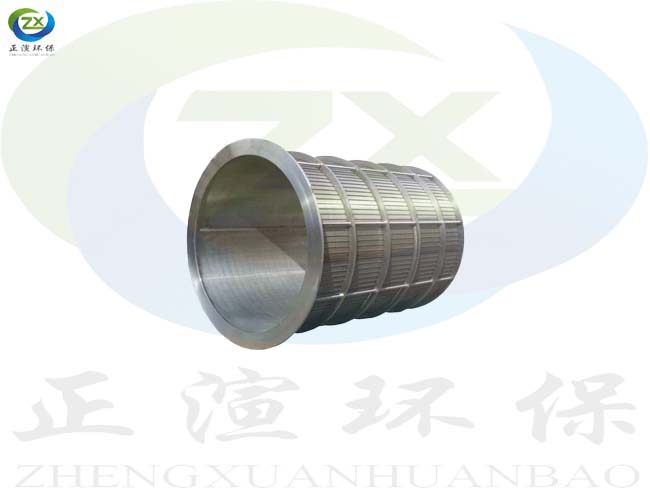

楔形网滤芯实拍

楔形网滤芯产品图集锦

4

5

楔形网滤芯优势

1、过滤效率高:楔形网滤芯通过其独特的楔形丝设计,能够提供更大的开口面积,使更多的水以更高的效率流入或流出。这种设计使得流体能够更加均匀地分布在网筛上,从而提高过滤效率。相比其他类型的过滤器,楔形网滤芯可以过滤掉更小的颗粒,达到更好的过滤效果。

2、过滤容量大:楔形网滤芯在过滤流程中采用了楔形板的技术,从而扩大了过滤面积,适用于处理大量物料且物料浓度较高的场合。这使得它在处理大量液体时具有显著的优势。

3、适应性强:由于楔形网滤芯可以根据不同的物料性质和要求来调整设计,包括改变楔形板的角度、开口大小等,因此它的适应性非常强。无论是过滤物质的种类、颗粒的大小、物料的浓度还是过滤速度的变化,都可以通过改变楔形板的角度、开口大小等来达到最佳的过滤效果。

4、维护成本低:楔形网滤芯采用的材料普遍为不锈钢、铜、铝等金属材质,无需经常更换滤网。楔形网滤芯设计合理,易于清洗,不用担心滤网堵塞,维护成本相对较低。

5、结构牢固:整个楔形网是由楔形丝与支撑结构焊接而成,并行排列的楔形丝之间留有适当的行距,决定了过滤面积。这种结构使得滤芯具有较高的机械强度和稳定性。

6、使用寿命长:楔形网滤芯由不锈钢制成,具有良好的耐用性和耐腐蚀性,能够在恶劣的工作环境下长时间使用。

7、过滤精度按需定制:楔形网滤芯的过滤精度可以根据实际需求进行定制,满足不同场合的过滤要求。

产品选型

6

商家解答

  • 楔形网滤芯的使用寿命
    楔形网滤芯的使用寿命因多种因素而异,一般在合适的工况和正常维护条件下,金属楔形网滤芯在无腐蚀条件下可连续使用 10 年。
  • 楔形网滤芯在不同行业中的应用案例
    一:石油化工行业

    1、原料油过滤:在石化加氢系统中,楔形网滤芯可作为原料油反冲洗净化过滤装置的核心部件,有效拦截原料油中的杂质,防止其进入后续的加氢反应装置,确保催化剂的活性和反应的顺利进行,延长装置的运行周期.

    2、催化剂回收:在氢系统的贵金属催化剂回收过程中,利用楔形网滤芯的高精度过滤性能,将含有催化剂的溶液进行过滤,实现催化剂与反应产物的分离,提高贵金属催化剂的回收率,降低生产成本.

    3、油浆过滤:催化外甩油浆自动反冲洗净化过滤系统中,楔形网滤芯能够承受油浆的高温、高压和高粘度,稳定地过滤出油浆中的固体颗粒,防止油浆在后续的设备和管道中沉积、堵塞,保证油浆系统的正常运行.

    二:食品饮料行业

    1、饮料过滤:在啤酒、花生乳、牛奶、豆奶等饮料的生产过程中,楔形网滤芯可用于过滤其中的杂质、颗粒和悬浮物,确保饮料的清澈度和口感,提高产品质量,延长产品的保质期,同时满足食品卫生标准.

    2:糖液过滤:在制糖工业中,用于过滤糖液中的杂质和色素等,使糖液更加纯净,提高白砂糖等产品的品质.

    三:制药行业

    1、药液过滤:制药厂在药液的生产过程中,使用楔形网滤芯去除药液中的不溶性杂质、颗粒和微生物等,保证药液的纯净度和稳定性,符合药品生产的质量要求,确保药品的安全性和有效性.

    2、抗生素生产:在抗生素的发酵液过滤中,楔形网滤芯能够有效地分离发酵液中的菌丝体、细胞碎片等杂质,提高抗生素的提取率和纯度,同时降低生产成本,提高生产效率。

    四:水处理行业

    1、工业废水处理:在化工、冶金、矿山等行业的工业废水处理中,楔形网滤芯可用于去除废水中的悬浮物、重金属离子、有机物等杂质,降低废水的污染负荷,使其达到排放标准或可回用的要求,实现水资源的循环利用,减少环境污染.

    2、饮用水处理:在城市自来水厂和农村饮用水处理中,作为预处理或深度处理的过滤元件,楔形网滤芯能够有效地去除水中的泥沙、铁锈、藻类等杂质,提高饮用水的质量,保障居民的身体健康.
