RF系列直回式回油过滤器

RF系列直回式回油过滤器

本过滤器用于液压系统回油精过滤,滤除液压系统中元件磨损产生的金属颗粒以及密封件的橡胶杂质等污染物,使流回油箱的油保持清洁。
联系我们 →

RF系列直回式回油过滤器的介绍

主图二

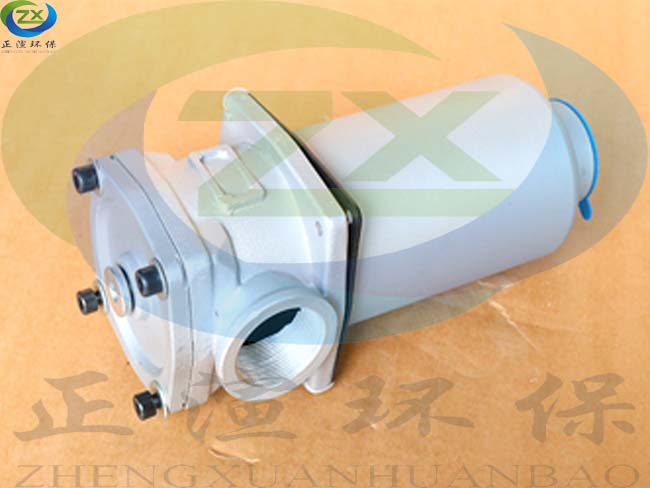

RF系列直回式回油过滤器的产品展示图

       RF 系列直回式回油过滤器是液压系统中不可或缺的关键部件,旨在确保回油的清洁度,保护整个系统的正常运行。

这种过滤器采用了直回式的设计结构,安装在液压系统的回油管路中,以高效地拦截和去除油液在工作循环中所携带的杂质、污染物和磨损颗粒。

RF 系列过滤器的外壳通常由坚固耐用的材料制成,能够承受系统工作时的压力和温度变化。内部的滤芯是其核心组件,采用了多层精细过滤材料,具有高精度的过滤能力。这些滤芯不仅能够捕捉微小的颗粒,还具有较大的纳污容量,可以在较长时间内保持良好的过滤效果,减少频繁更换滤芯的需求。

在工作过程中,从系统回流的油液直接进入过滤器,经过滤芯的过滤作用,清洁的油液重新流回油箱,而被截留的杂质则积聚在滤芯内。当滤芯上的杂质积累到一定程度,会导致过滤器前后的压力差增大,此时需要对滤芯进行清洗或更换,以保证过滤器的正常工作性能。

RF 系列直回式回油过滤器具有压力损失小的特点,这意味着它在过滤油液的同时,对系统的整体压力影响较小,不会降低系统的工作效率。此外,它还具备易于安装和维护的优点,操作简单方便。

无论是在工业生产中的大型液压设备,还是在工程机械、船舶等领域的液压系统中,RF 系列直回式回油过滤器都发挥着重要作用。它有效地减少了系统元件的磨损和故障,延长了液压油的使用寿命,降低了设备的维护成本,为各类液压系统的稳定运行提供了可靠的保障。

RF系列直回式回油过滤器的实拍视频

RF系列直回式回油过滤器的工作原理

在液压系统运行时,从执行元件回流的油液通过回油管路进入 RF 系列直回式回油过滤器。

油液首先从过滤器的入口进入过滤器的腔体。腔体内装有滤芯,滤芯通常由多层不同孔隙大小的过滤材料组成。

当含杂质的回油流经滤芯时,油液中的固体颗粒、杂质、碎屑等污染物会被滤芯的过滤层阻挡和吸附。由于滤芯孔隙的大小和分布经过精心设计,只有清洁的油液能够通过滤芯的孔隙。

经过过滤后的清洁油液直接流回油箱,从而实现了回油的净化。

随着过滤过程的持续进行,被阻挡的杂质会在滤芯表面和内部逐渐积累,导致过滤器进出口之间的压力差逐渐增大。当压力差达到一定设定值时,提示需要对滤芯进行清洗或更换,以保证过滤器的正常过滤效果和系统的正常运行。

主图三

RF系列直回式回油过滤器的实拍

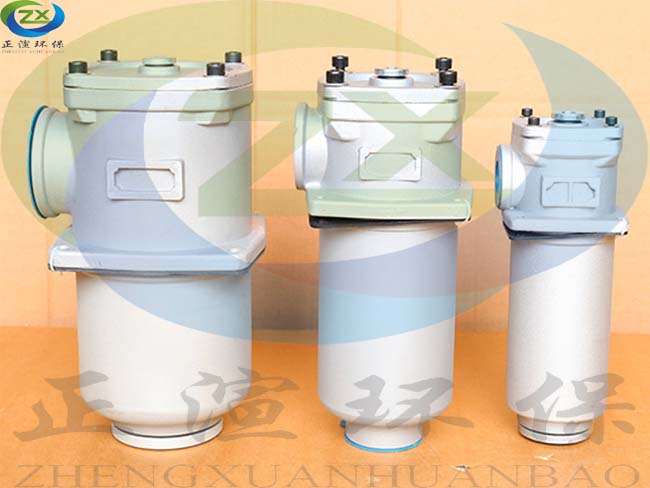

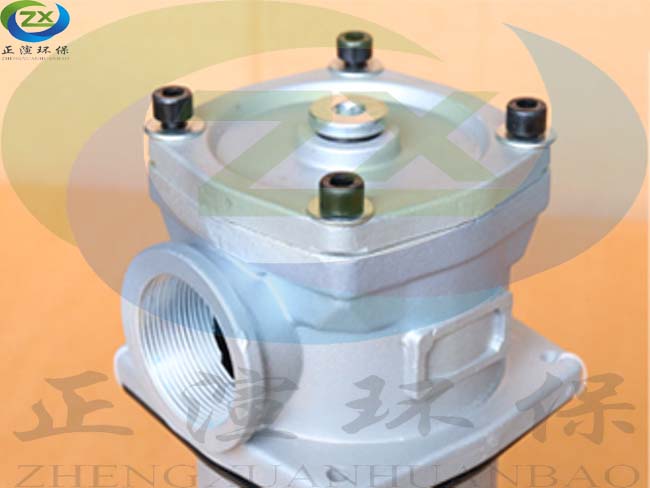

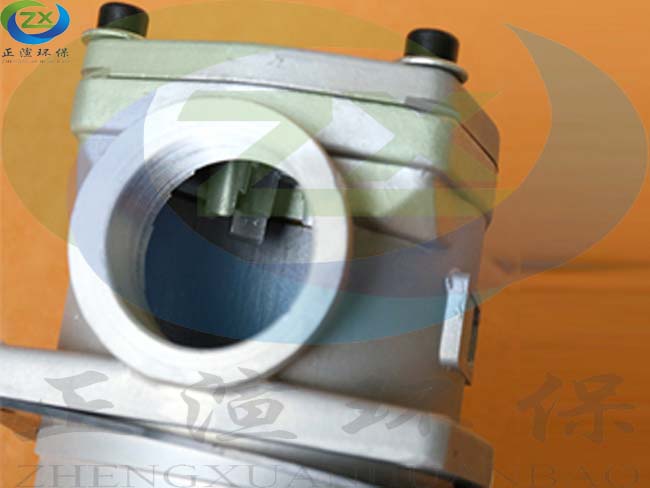

RF系列直回式回油过滤器的产品图集锦

主图四

主图五

主图六

RF系列直回式回油过滤器的优势

1、高效过滤性能:能够有效地去除回油中的各种杂质和污染物,提供高质量的清洁油液,保护液压系统的精密元件。

2、结构紧凑:占用空间小,便于在各种液压系统中进行安装和布局。

3、低压降特性:在保证良好过滤效果的同时,对系统回油的压力影响较小,有助于维持系统的稳定运行和能量效率。

4、长寿命滤芯:采用优质材料制造的滤芯,具有较强的耐用性和较大的纳污容量,减少了更换滤芯的频率和维护成本。

5、易于维护:滤芯更换过程简单快捷,降低了设备维护的复杂性和停机时间。

6、良好的兼容性:能够适应多种不同类型和规格的液压系统,通用性强。

7、稳定可靠:经过精心设计和严格测试,在各种工况下都能保持稳定的性能,降低了系统故障的风险。

8、成本效益高:综合其高效过滤、长寿命和低维护成本等特点,为用户提供了较高的性价比。

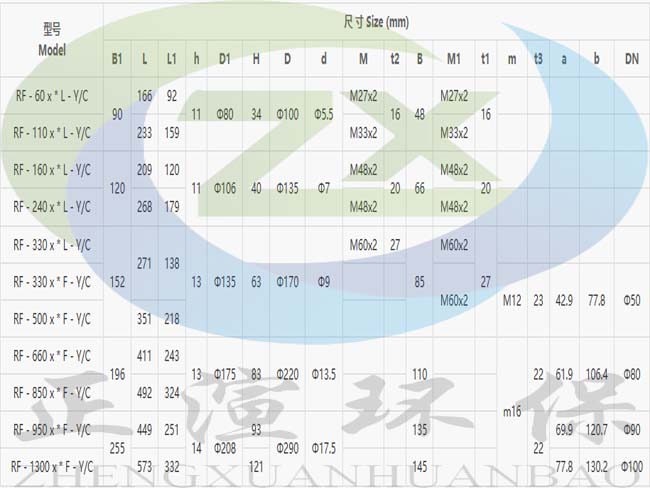

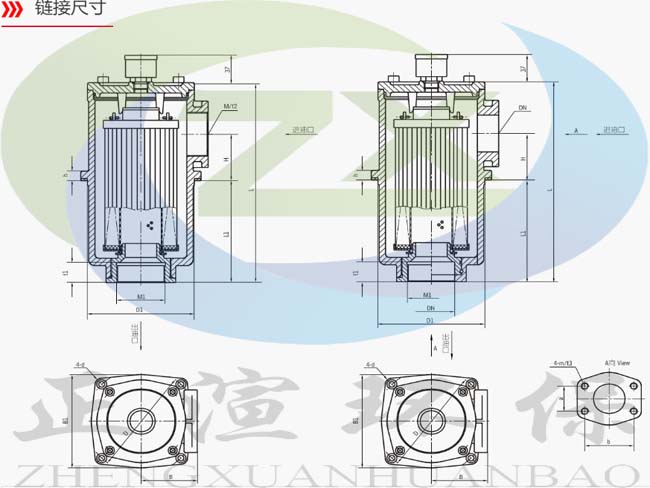

产品选型

参数图1

参数图2

主图3

商家解答

  • 在什么情况下需要更换 RF 系列直回式回油过滤器的滤芯?
    有1、过滤器进出口压差达到或超过设定值:这表明滤芯已被大量杂质堵塞,过滤阻力增大,影响过滤效果和系统正常运行。

    2、油液清洁度下降:经过检测,发现回油的清洁度不符合系统要求,即便过滤器压差未达到设定值,也可能意味着滤芯的过滤性能下降,需要更换。

    3、滤芯达到规定的使用时间:即使滤芯未出现明显堵塞和油液清洁度问题,如果已达到厂家建议的使用时长,也应考虑更换,以预防潜在的性能下降。

    4、系统进行了重大维修或改造,导致油液中杂质含量可能大幅增加,原滤芯可能无法满足过滤需求。

    5、滤芯出现物理损坏,如变形、破裂或腐蚀等,影响其过滤效果和结构完整性。

    6、系统工况发生显著变化,例如工作温度、压力、流量等超出了滤芯的设计范围,可能导致滤芯提前失效。

  • 如何判断 RF 系列直回式回油过滤器的滤芯是否需要清洗而不是更换?
    1、观察压差:如果过滤器的压差只是略微升高,尚未达到显著影响系统运行的程度,可能表明滤芯的堵塞程度较轻,有清洗的可能性。

    2、检查滤芯外观:小心取出滤芯进行检查。若滤芯表面的污垢较为均匀且不是特别厚,没有明显的破损、变形或腐蚀迹象,可能适合清洗。

    3、分析油液污染程度:对过滤前后的油液进行检测和分析。如果油液中的杂质类型主要是一些较大颗粒的污垢、尘土等,且含量不是特别高,清洗可能有效。

    4、了解设备运行时间和工况:如果设备运行时间较短,工作环境相对较好,滤芯累积的污垢可能主要是表面附着的,清洗可能恢复其性能。
