旋风除尘器

旋风除尘器

旋风除尘器是一种常见且有效的气固分离设备,具有结构简单、成本较低、操作维护方便等特点。它的工作原理基于离心力的作用。含尘气体以切线方向进入除尘器的筒体,形成强烈的旋转气流。在旋转过程中,粉尘颗粒由于离
联系我们 →

旋风除尘器的介绍

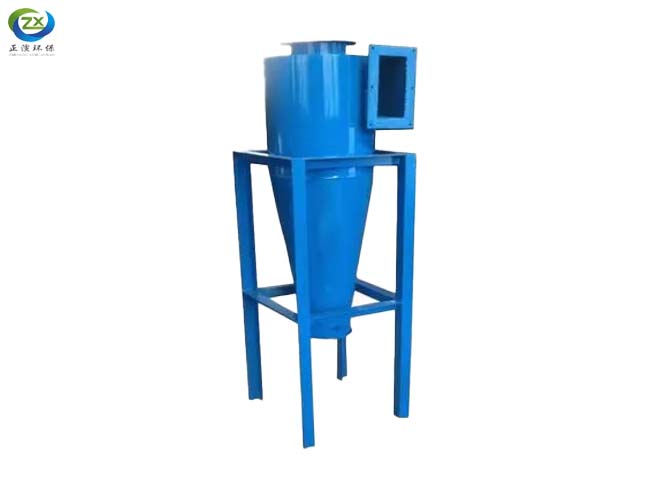

主图一

旋风除尘器产品展示图

       旋风除尘器是一种广泛应用于工业领域的气固分离设备,以其独特的结构和高效的分离性能而备受青睐。旋风除尘器主要由进气管、筒体、锥体、排气管和灰斗等部分组成。含尘气体通过进气管以切线方向进入筒体,形成强烈的旋转气流。在离心力的作用下,粉尘颗粒被甩向筒壁,与气体分离。分离后的粉尘沿着筒壁下落,最终落入灰斗中,而净化后的气体则通过位于筒体顶部中央的排气管排出。旋风除尘器具有诸多优点。首先,它结构简单,没有复杂的运动部件,运行稳定可靠,维护成本相对较低。其次,它能够处理高温、高浓度的含尘气体,适应范围广。此外,其占地面积小,安装方便。然而,旋风除尘器也存在一定的局限性。对于细小的粉尘颗粒,其分离效果不够理想,一般只能作为预除尘设备,与其他更精细的除尘器组合使用,以达到更高的排放标准。在实际应用中,旋风除尘器常用于矿山、冶金、建材、化工等行业。例如,在一家金属加工厂,旋风除尘器可先将金属加工过程中产生的较大颗粒粉尘去除,减轻后续精细过滤设备的负担,从而实现高效、经济的粉尘处理。

旋风除尘器实拍视频

旋风除尘器的工作原理

旋风除尘器的工作原理基于离心力和重力的作用。

含尘气体由进气口沿切线方向进入除尘器的旋风筒体内。气体进入后形成强烈的旋转气流,产生离心力。在离心力的作用下,粉尘颗粒被甩向筒壁。由于惯性力的作用,粉尘颗粒一旦与筒壁接触,便失去惯性力,在重力和向下气流的带动下沿筒壁滑落,最终落入灰斗中。旋转下降的外旋气流到达锥体时,因圆锥形的收缩而向除尘器中心靠拢。根据“旋转矩”不变原理,其切向速度不断提高。当气流到达锥体下端某一位置时,即以同样的旋转方向从旋风除尘器中部,由下反转向上,继续做螺旋性流动,即内旋气流。最后净化气体经排气管排出器外。

主图二

旋风除尘器实拍

旋风除尘器产品图集锦

主图三

主图四

旋风除尘器的优势

1、结构简单:它由相对较少的部件组成,没有复杂的机械结构和运动部件,制造和安装成本相对较低。

2、维护方便:由于结构简洁,日常维护工作较为轻松,故障排查和维修也相对容易。

3、耐高温性能好:能够在较高的温度环境下正常工作,适用于处理高温含尘气体。

4、处理风量大:可以处理较大流量的含尘气体,适用于工业生产中的大规模除尘需求。

5、成本较低:在初始投资和运行成本方面,通常比一些其他类型的除尘器更经济实惠。

6、适应范围广:对不同性质的粉尘和含尘气体都有一定的处理能力,可应用于多种工业领域。

7、占地面积小:其紧凑的设计使其在安装时占用较少的空间。

8、运行稳定可靠:在正常操作条件下,能够稳定地运行,性能较为可靠。

旋风除尘器的实际应用案例

1、案例一:上海一家矿石破碎加工厂,在日常加工中会产生大量粉尘。正渲环保为其按照1万2立方米每小时的风量制作了一个四连筒的旋风除尘器。由于放置设备的车间厂房高度较低(在4.5米以下),最终确定的旋风除尘器高度尺寸为3.9米、长1.5米、宽1.5米。同时,因矿石破碎产生的粉尘量大且摩擦力强,设备外表材质选用4个厚的 Q235钢板,内部芯子管采用8个厚的无缝管。该方案有效解决了客户的工况问题,客户对设备也非常满意。

2、案例二:安徽合肥一家汽配厂,日常生产汽车轮毂时会产生大量的焊烟粉尘。正渲环保现场勘查后,针对烟尘无组织排放、焊接过程中有火星产生以及客户场地限制等问题,为客户推荐了旋风除尘器+滤筒除尘器的组合。工作流程为:通过风罩将烟尘收集起来,经主管道进入旋风除尘器,起到降温与预除尘的作用;粉尘随后进入阻火器,将火星捕集掉;之后进入滤筒除尘器进行过滤,再通过风机,最后经由烟囱高空排放。该设备很好地达到了环保局的要求。

商家解答

  • 旋风除尘器的使用寿命一般有多长?
    一般来说,如果在正常的工况条件下,并进行适当的维护和保养,其使用寿命可以达到 5 - 10 年甚至更长。
  • 列举一些影响旋风除尘器使用寿命的因素
    1、粉尘特性:包括粉尘的硬度、粒度分布、形状、浓度和化学性质。硬度大、尖锐形状、高浓度的粉尘会加剧设备的磨损;具有腐蚀性的粉尘会造成设备的腐蚀损坏。

    2、气流速度:进气速度过高会增加设备内部的磨损和冲击,影响使用寿命;速度过低可能导致除尘效率下降和粉尘堆积。

    3、工作温度:高温环境可能导致设备材料的性能下降,如强度降低、变形等,还可能加速部件的老化。

    4、设备材质:选用的材质耐磨、耐腐蚀和耐高温性能差,容易在工作过程中受损。

    5、安装质量:安装不牢固、密封性不好,可能导致设备运行时振动过大、漏气,从而影响其使用寿命。

    6、维护保养:缺乏定期的检查、清洁、部件更换和润滑等维护措施,会使设备的磨损和故障得不到及时处理。

    7、运行时间:长时间连续运行,设备没有足够的停歇和维护时间,容易积累疲劳损伤。

    8、系统振动:如果除尘器所在的整个系统存在较大振动,会传递给除尘器,增加设备的疲劳和损坏风险。

    9、环境湿度:高湿度环境可能导致设备生锈和腐蚀。

    10、设计合理性:不合理的结构设计,如内部流场不均匀、气流短路等,会影响除尘效果和设备寿命。
