Y型过滤器

Y型过滤器

Y型过滤器是一种在管道系统中广泛应用的过滤装置。它的外形呈“Y”字形,通常由阀体、滤网、阀盖等部件组成。Y型过滤器的主要作用是拦截流体中的杂质和颗粒物,以保护管道系统中的设备和仪表免受损坏,同时确保流
联系我们 →

Y型过滤器的介绍

主图二

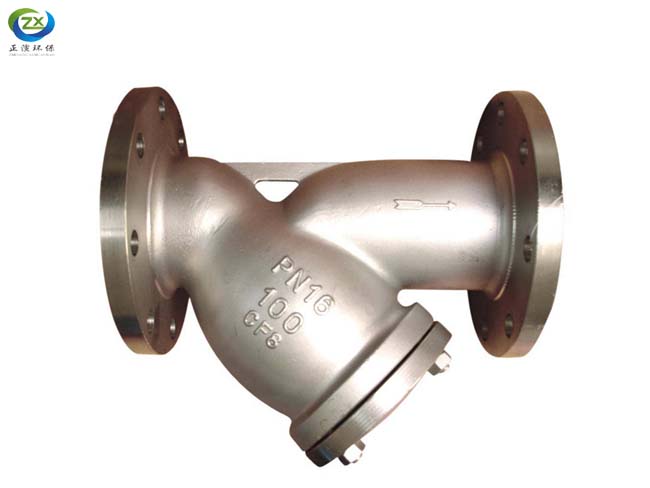

Y型过滤器产品展示图

       Y 型过滤器是管道系统中一种常见且重要的过滤设备。

它的外观独特,呈“Y”字形结构,由主体、滤网、阀盖以及排污阀等部件构成。主体通常采用铸铁、碳钢或不锈钢等材质制造,具备良好的耐压和耐腐蚀性能,能够适应不同的工作环境和介质要求。Y 型过滤器的核心部件是滤网,其材质多样,常见的有不锈钢、铜等。滤网的孔径大小可根据实际过滤需求进行定制,从几十微米到几毫米不等,能够有效地拦截管道中流动介质内的固体颗粒、杂质和悬浮物等。在管道系统中,Y 型过滤器通常安装在泵、仪表等设备的前端,起到保护设备、提高系统运行稳定性的作用。例如,在石油化工行业,它可以过滤原油中的杂质,防止这些杂质对管道、阀门和精密仪表造成磨损和堵塞;在水处理领域,能去除水中的泥沙、铁锈等颗粒物,保障后续处理设备的正常运行。在使用过程中,随着杂质在滤网上的不断积累,过滤器的阻力会逐渐增大,影响流体的正常流动。因此,需要定期对其进行清洗或更换滤网。清洗时,打开排污阀,排出积累的杂质。如果滤网损坏严重,需更换新的滤网以保证过滤效果。Y 型过滤器具有结构简单、安装方便、过滤效果好、成本较低等优点,被广泛应用于众多工业领域以及民用供水、供暖等系统中。无论是在高温、高压还是腐蚀性介质的环境下,它都能发挥出色的过滤作用,为管道系统的安全、高效运行提供有力保障。

Y型过滤器实拍视频

Y型过滤器的工作原理

当流体通过管道进入 Y 型过滤器时,流体会沿着过滤器的“Y”形通道流动。在流动过程中,流体需要经过内部的滤网。滤网的孔径小于流体中杂质颗粒的大小。因此,流体中的杂质颗粒会被滤网拦截,而纯净的流体则能够顺利通过滤网的孔隙,继续在管道中流动。随着使用时间的增长,被拦截的杂质会在滤网表面和过滤器内部逐渐积累。这可能会导致过滤器内部的压力逐渐增加,流体通过的阻力也随之增大。当积累的杂质达到一定程度,影响到过滤器的正常工作时,就需要对过滤器进行清洗或更换滤网,以恢复其正常的过滤性能和流体通过能力。

主图三

Y型过滤器的实拍

Y型过滤器产品图集锦

主图四

主图五

Y型过滤器的优势

1、结构简单:其外形呈“Y”型,设计简洁,易于制造和安装。

2、过滤效果好:能有效拦截流体中的杂质,保证流体的纯净度。

3、成本较低:相对其他复杂的过滤设备,价格较为经济实惠。

4、压力损失小:在正常工作时,对流体流动造成的阻力相对较小,不影响系统的运行效率。

5、维护方便:当需要清理或更换滤网时,操作简单,不需要复杂的工具和技术。

6、适用性广:可用于多种流体介质,如气体、液体等,也适用于不同的工作温度和压力条件。

7、占用空间小:“Y”型结构紧凑,在管道系统中不占用过多空间。

8、坚固耐用:通常由坚固的材料制成,如不锈钢、铸铁等,具有较长的使用寿命。

Y型过滤器的实际应用案例

1、化工行业:用于过滤化工原料和产品中的杂质,保护生产设备和管道,确保生产过程的安全和稳定。

2、石油和天然气行业:安装在井口、管道和炼油设备等位置,去除油、气中的固体颗粒和杂质,防止设备磨损和堵塞。

3、制药行业:过滤药液中的微小颗粒和细菌,保证药品的质量和安全性。

4、食品和饮料行业:用于过滤水、果汁、啤酒等液体中的杂质,确保产品的口感和卫生。

5、暖通空调系统:可以有效去除水中的铁锈、沙粒等杂质,保护制冷制热设备,确保系统的正常运行。

6、工业水处理:在污水处理、中水回用等系统中,Y 型过滤器可以去除水中的悬浮物、有机物等杂质,提高水质。

7、压缩空气系统:过滤压缩空气中的水分、油雾和固体颗粒,保护气动设备和仪表。

商家解答

  • 如何确定Y型过滤器的过滤面积?

    根据流量和流速计算:

    1、首先,确定过滤器需要处理的流量和允许的流速。然后,根据以下公式计算过滤面积:过滤面积=流量÷流速。这种方法适用于已知流量和流速要求的情况。

    2、参考经验值:根据工程经验,Y型过滤器滤网的过滤面积一般不小于管道截面积的3~6倍。当介质流通面积过小,压降过大,不能满足工艺要求时,可选用滤网加长型Y型过滤器或篮式过滤器。

    在确定过滤面积时,还需要考虑以下因素:

    1、过滤精度:根据需要过滤的固体颗粒大小,选择合适的过滤精度。过滤精度越高,所需的过滤面积可能就越大。

    2、滤网类型和材质:不同类型和材质的滤网具有不同的过滤效率和阻力特性,也会影响过滤面积的确定。

    3、工作条件:如介质的温度、压力、腐蚀性等因素,可能会对滤网的性能和寿命产生影响,从而需要相应地调整过滤面积。

  • 一些常见的Y型过滤器的材质事什么?

    1、不锈钢:如 304 不锈钢、316 不锈钢等。具有良好的耐腐蚀性、强度高,适用于多种腐蚀性介质和高温环境。

    例如在化工、制药等行业中,对不锈钢材质的 Y 型过滤器需求较大,用于过滤腐蚀性的化学溶液。

    2、铸铁:成本相对较低,强度较好。

    常用于一般工业水系统或对成本较为敏感的场合。

    3、碳钢:有一定的强度和硬度。

    在一些压力较高、对材质强度要求较高的工业管道中会用到碳钢材质的 Y 型过滤器。

    4、黄铜:具有较好的耐腐蚀性和导热性。

    常用于一些小型的、对耐腐蚀性有一定要求的管道系统,如暖通空调系统中的水过滤。

    5、塑料:如 PVC(聚氯乙烯)、PP(聚丙烯)等。重量轻、耐腐蚀性强、成本低。

    常见于一些腐蚀性较强的化学介质或对重量有要求的场合,如某些实验室管道系统。

Y 型过滤器 不锈钢滤网 水处理 耐腐蚀性能
