浅层砂过滤器

浅层砂过滤器

浅层砂过滤器是一种高效的水过滤设备。它主要由罐体、石英砂等过滤介质、布水系统、集水系统以及阀组等组成。其工作原理是让待过滤的水通过砂床,水中的杂质和颗粒物被砂粒拦截和吸附,从而实现水的净化。浅层砂过滤
联系我们 →

浅层砂过滤器介绍

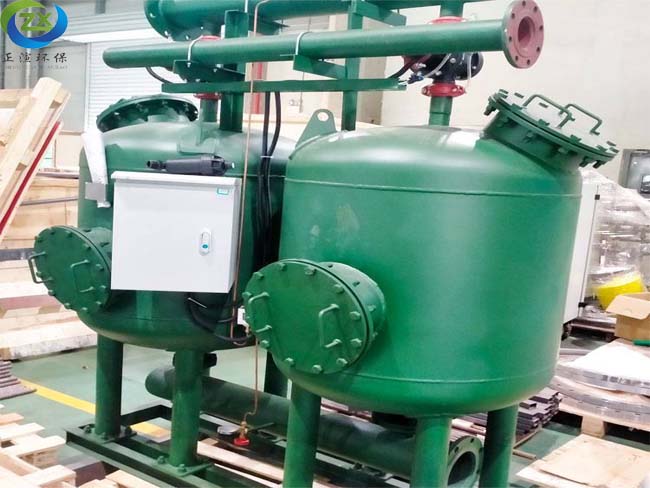

图改6

浅层砂过滤器产品展示图

       浅层砂过滤器系统由一个或多个标准的高速过滤单元组成,水流通过内部的布水器及集水器,利用不同的介质,能有效的去除颗粒物和减低浊度。若装上特定的滤料,例如活性炭,无烟煤等,还可以吸附去掉相应的有机物,离子等。过滤单元从16寸(400mm)至96寸(2400mm)多种规格,可以有不同的安装方式。可作为独立的过滤系统,利用现有工艺中的供水泵,如果是作为旁滤,也可以单独配备它自己的泵。过滤器也可以多个处理单元安装在公用管道上,这样可以实现此系统无限过滤能力。过滤系统的反洗有手动,半自动和全自动三种方式,分别可通过手动按钮、PLC、压力差或者管理系统进行启动。反洗周期和反洗时间长短可调,出厂时设定为3分钟。这个控制由DLFCS自动过滤控制系统来实现。用户也可选择PLC控制系统,可以实现集中或远程通讯等高要求的控制。

浅层砂过滤器实拍视频

浅层砂过滤器工作原理

过滤状态:浅层过滤器,由若干个过滤单元并列组合而成。当系统处于过滤状态时 , 未经过滤的水通过自行研制独 特的布水器均匀布水 , 水以层流状态通过滤器内的填料层 ( 精制均粒石英砂 )。当水流过填料层时 , 杂质被截 留在填料层内。过滤器底部有多个均匀分布的集水器 , 将过滤后的水均匀地收集并引出 , 平流过滤 , 可以使 过滤器在高流速下过滤 , 仍可达到较好过滤的效果。

反洗状态:随着杂质在填料层中不断聚积 , 内部压头损失将不断增大。当进、出水压头损失达到设定值时 , 系统将 自动激活定压差装置使其转换至反洗状态 , 当此台反洗结束,水力阀改变给水方向从而实现逐台反洗 , 更便 于清洗聚积起来的杂质。 当系统处于反洗状态时 , 过滤仍然继续 , 其中要进行反洗的标准单元砂缸不进行过滤 , 系统中其它标准 单元砂缸仍然在过滤。过滤后的清洁水部分用来反洗标准单元砂缸 , 其余仍送到用户处。反冲洗污水则通过 水力阀的反洗排水口被排出。在高速砂缸高效过滤系统中 , 特殊的集水器设计可使填料之间填料相互搓洗 , 最大限度地提高反冲洗效率 , 减少所需的反洗水(清洁水), 同时反洗时没有跑料现象。一个标准单元砂缸 反洗为 3 分钟 , 反冲洗结束,标准单元砂缸内部压头损失减小到合理范围 , 定压装置给出复原信号,水力阀 恢复到过滤状态 , 下一个标准单元砂缸则准备进入反洗状态 , 系统还可以通过时间控制反洗、默认 4 小时反 洗一次,根据工况现场调整时间、双系统控制不分主次,哪个先到先执行。

1

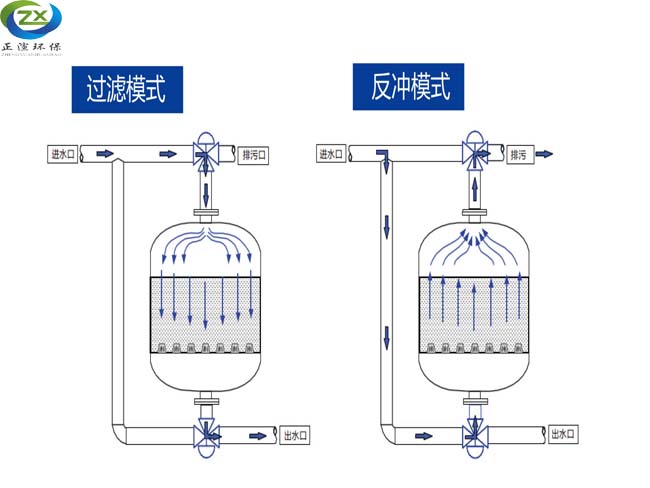

浅层砂过滤器工作原理图解

浅层砂过滤器实拍

浅层砂过滤器产品图集锦

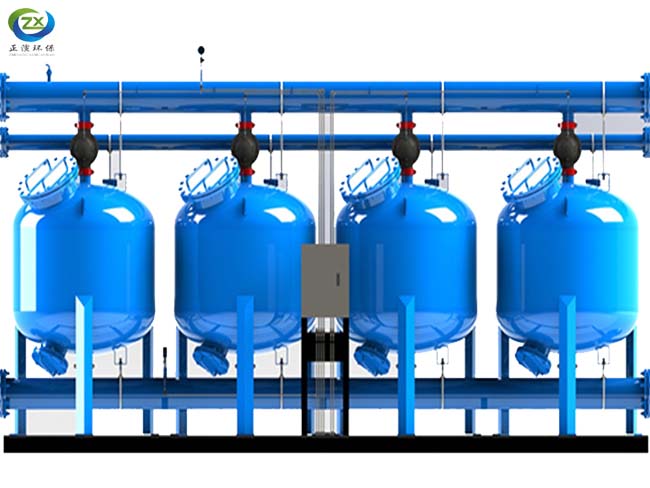

图改4

浅层砂过滤器现场图

主图四

主图五

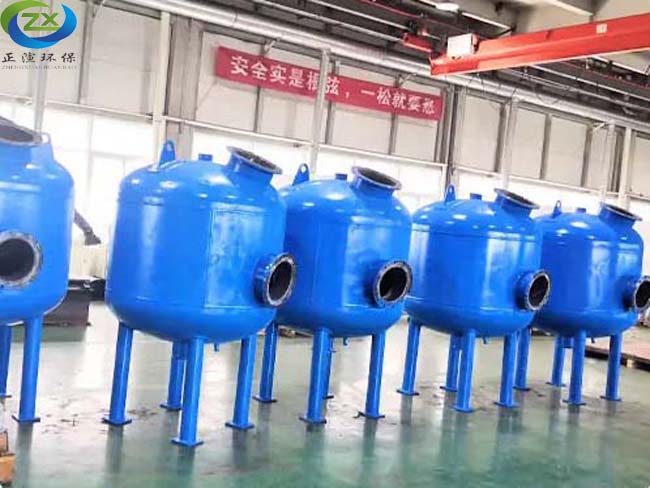

浅层砂过滤器生产图

浅层砂过滤器优势

1、高滤速,低压损,彻底解决普通机械介质过滤器滤速慢,流量小的问题。

2、 模块化设置,占地面积小,配管少,投资省。占地面积减少 40% 以上,配管工程量减少 50% 以上。

3、手动、半自动、全自动反洗可选,充分满足您的需要。

4、反洗水源可选系统内、水塔或外源水源,并可自 动切换 。

5、可多单元组合,处理流量可任意扩充。

6、壳体及管路由碳钢 Q235B、也可采用不锈钢材质 制作。

7、核心部件采用原装进口 (BERMAD、BACCARA、 SIEMEN、MITSUBISHI)。

8、过滤单元采用单腔设计,反洗效果更好,跑砂率 更低。

9、集水器可选不锈钢 /ABS 材质,寿命更长。

10、出水管设置在单元底部,水阻更小,检修更方便。

浅层砂过滤器的实际应用案例

1、工业用水处理:浅层砂过滤器可用于过滤工业用水,如钢厂氧枪水、锅炉供水、热交换器供水等,去除水中的杂质和颗粒物,避免管路和喷嘴的堵塞。

2、工业循环水过滤:它可以对工业循环水进行过滤,去除水中的悬浮物、藻类和有机物等,保证循环水的水质,提高工业生产的效率和质量。

3、原水处理:可用于对地表河水、湖水、海水、水库水、井水以及城市自来水等进行过滤,除去水中的砂粒、悬浮物、藻类、有机物等,提供符合要求的原水。

4、农业灌溉:适用于高流量、杂质含量较高的水源,如农田水利灌溉、公园和高尔夫球场草坪灌溉等,有效过滤水中的杂质,防止灌溉系统的堵塞。

5、食品加工工业:在食品加工工业中,浅层砂过滤器可用于过滤生产用水,确保食品的质量和安全。

6、游泳池水净化:可以去除游泳池水中的悬浮物、有机物和细菌等,保持游泳池水的清洁和卫生。

商家解答

  • 浅层砂过滤器的作用?
    有效降低水质浊度,过滤悬浮物。
  • 浅层砂过滤器内含的滤料是什么?
    内含滤料为石英砂。
