竖装式滤筒除尘器

竖装式滤筒除尘器介绍

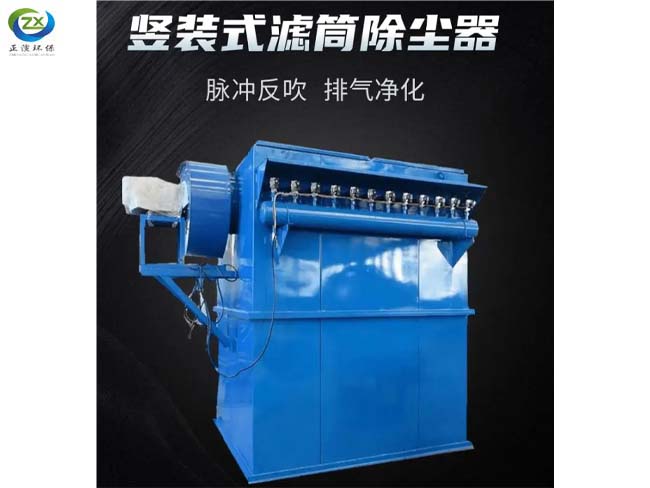

竖装式滤筒除尘器产品展示图

竖装式滤筒除尘器结构组成

• 箱体：一般为钢板制成的外壳，具有良好的密封性和强度，可防止粉尘泄漏，为内部部件提供支撑和保护235.

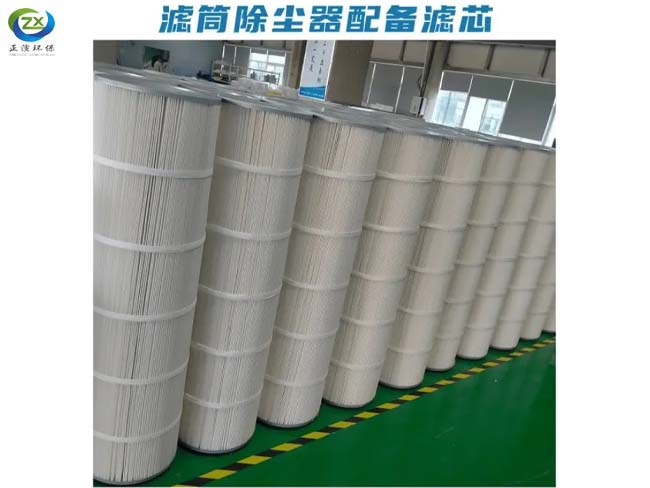

• 滤筒：是核心过滤元件，多采用折叠式结构，由滤料和支撑骨架构成。滤料如聚酯纤维、覆膜滤料等，具有高过滤精度和透气性；支撑骨架则保证滤筒强度，使其能承受过滤压力差246.

• 脉冲阀：是控制清灰的关键部件。当滤筒表面粉尘积累使阻力达到设定值时，脉冲阀在控制系统作用下瞬间开启，将压缩空气以脉冲形式喷入滤筒内部，使滤筒膨胀振动，抖落粉尘236.

• 进风管和排风管：进风管负责引入含尘气体，通常在进风口处设置气流分布板，使气体均匀进入箱体，利于粉尘的充分过滤；排风管则用于排出净化后的洁净空气25.

• 灰斗：位于箱体下部，用于收集过滤下来的粉尘，其形状和结构设计有利于粉尘的集中收集和顺利排出5.

• 清灰装置：包括脉冲控制系统、气包等部件，协同脉冲阀完成清灰操作，确保滤筒表面的粉尘能够及时有效地被清除，以维持除尘器的正常运行和过滤效率

竖装式滤筒除尘器实拍视频

竖装式滤筒除尘器工作原理

1. 过滤过程：含尘气体通过进风管进入除尘器箱体，由于气流截面突然扩大及气流分布板的作用，风速骤降，气流中一部分粗大颗粒在重力和惯性力的作用下相互碰撞，自然沉降到底部集灰斗；而粒度细、密度小的尘粒，则通过扩散和筛滤等组合效应，沉积在滤筒滤料的外表面上而被拦截，洁净的气体穿透滤料内壁，进入洁净室由排气管经风机抽出.

2. 阻力监测与清灰触发：随着过滤的进行，滤筒表面的粉尘不断积累，导致滤筒的阻力逐渐增大。当阻力达到某一设定值时，差压仪表会激发信号，脉冲控制仪或 PLC 控制程序收到反馈信号后，自动判断数据，并下达指令进行连锁执行动作，启动清灰程序.

3. 清灰过程：清灰时，瞬间接通脉冲电源，电磁脉冲阀开启，4 公斤以上压力的压缩空气瞬间引入，并以周边空气作为二次放大的充足气源，通过文氏管一并高压喷吹打入滤筒，使褶皱的滤筒瞬间膨胀变形鼓起，产生振动。在高压脉冲气流冲刷的作用下，附着在滤筒外表面上的粉尘被一扫而光，掉入除尘器底部收集粉尘的灰斗收尘箱中.

4. 循环工作：清灰完毕后，电磁脉冲阀关闭，滤料外表面粉尘清除后，阻力变小，滤料获得再生，再次恢复拦截粉尘的功能。当阻力再次上升达到设定值时，系统会再次自动循环清灰再生工作，以保证除尘器的持续稳定运行.

竖装式滤筒除尘器工作原理图解

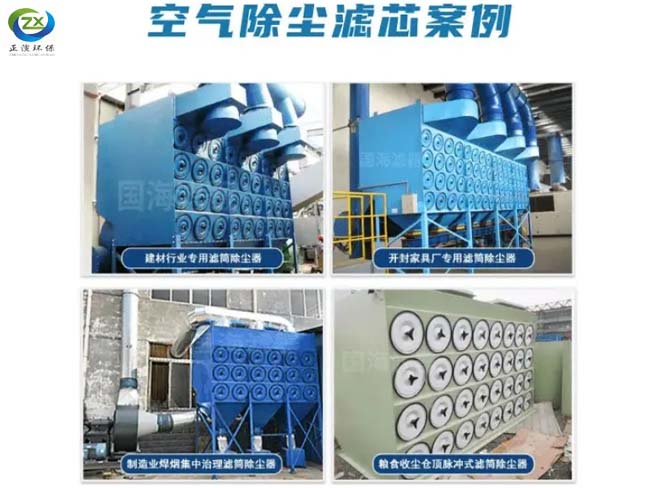

竖装式滤筒除尘器实拍

竖装式滤筒除尘器优势

• 高效过滤与净化：

• 高过滤效率：采用折叠式滤筒，滤料一般为聚酯纤维、覆膜滤料等，这些滤料具有极小的孔隙，能够有效拦截微小的粉尘颗粒，对亚微米级以上的粉尘具有 99.9% 甚至更高的净化效率，可满足严格的环保排放要求，大大减少了排入大气中的粉尘量256.

• 良好的过滤面积：在相同体积下，竖装式滤筒除尘器的滤筒采用垂直安装方式，相比传统布袋除尘器或其他安装方式的滤筒除尘器，其过滤面积更大。这意味着在处理相同风量的含尘气体时，它能够提供更充分的过滤空间，使气体中的粉尘更充分地与滤料接触并被过滤掉，从而提高了设备的整体除尘效果134.

• 节能与低运行成本：

• 低运行阻力：由于滤筒的特殊结构和材质，以及合理的气流组织设计，使得竖装式滤筒除尘器在运行过程中的阻力较小。较小的运行阻力意味着风机在输送气体时所需的能耗降低，从而节约了大量的能源，降低了运行成本，同时也有助于提高设备的稳定性和可靠性，延长设备的使用寿命135.

• 高效清灰节能：配备脉冲清灰装置，采用脉冲清灰技术，能够在短时间内产生高强度的反向气流，使滤筒迅速膨胀变形产生振动，从而将滤筒表面的粉尘有效抖落。这种清灰方式不仅清灰效果好，而且相比其他清灰方式更加节能，减少了清灰过程中的能耗损失 ，也降低了设备的维护成本，因为滤筒的清洁程度高，使用寿命也会相应延长256.

• 稳定可靠的运行性能：

• 高强度滤筒：滤筒结构采用高强度材料制成，具有较强的耐磨性和耐腐蚀性，能够承受过滤过程中的压力差和气流冲击，保证了设备的长期稳定运行，减少了因滤筒损坏而导致的设备故障和停机时间2.

• 预收尘机构：部分竖装式滤筒除尘器设计有预收尘机构，能够在含尘气体进入滤筒之前，先对大颗粒粉尘进行初步收集和分离，不但克服了粉尘直接冲刷容易磨损滤筒的缺点，而且可以大大提高除尘器入口处的粉尘浓度，进一步提升了设备的整体除尘效率和稳定性.

• 紧凑的结构与便捷的维护134 ：

• 结构紧凑：滤筒的竖装设计使得除尘器的整体结构更加紧凑，占地面积小，在空间有限的场所也能方便地进行安装和使用，可节省大量的空间资源，间接减少用户的一次性投资成本。

• 安装维护方便：滤筒高度相对较小，质量较轻，且多采用上装式或抽屉式等便捷的安装方式，使得滤筒的安装、更换和维护都非常容易，无需进入除尘器内部即可完成操作，大大缩短了设备的停机时间，提高了生产效率，降低了维护工作量和维护成本。

• 广泛的适用性：可根据不同的工况和用户需求，灵活调整滤筒的规格、数量和排列方式，以适应各种风量、粉尘浓度和粉尘特性的除尘要求，广泛应用于造船、汽车、铸造、冶金、烟草、化工、橡胶、医药、食品加工、建材、机械制造、激光切割、焊烟处理等众多行业的除尘、物料回收及空气过滤领域
