列管式反冲洗过滤器

列管式反冲洗过滤器

列管式反冲洗过滤器采用独特列管设计,能自动反冲洗,高效去除杂质,保证过滤精度,广泛应用于多种工业领域。
联系我们 →

列管式反冲洗过滤器的介绍

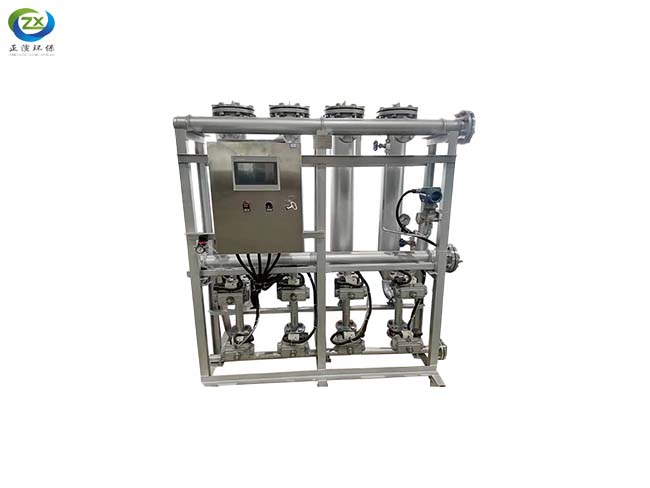

主图二

列管式反冲洗过滤器的产品展示图

       列管式反冲洗过滤器是一种高效、先进的过滤设备。

它主要由筒体、列管式滤芯、反冲洗系统、控制系统等部分组成。列管式的设计使得过滤器内部能够容纳更多的滤芯,从而增加了过滤面积,提高了过滤效率。在正常过滤过程中,待处理的液体从过滤器的入口进入,经过滤芯的过滤,杂质被拦截在滤芯的表面,而清洁的液体则从出口流出。随着过滤的进行,滤芯表面的杂质逐渐积累,当达到一定程度时,触发反冲洗系统工作。反冲洗是列管式反冲洗过滤器的重要特点。反冲洗系统通过改变液体的流向,将过滤后的清洁液体反向冲洗滤芯,将附着在滤芯表面的杂质迅速冲掉,并通过排污口排出。这种反冲洗方式不仅高效,而且能够在不中断过滤过程的情况下进行,实现了连续过滤。列管式反冲洗过滤器具有诸多优点。首先,其过滤精度高,可以有效去除微小颗粒和悬浮物。其次,自动化程度高,通过控制系统可以实现自动反冲洗,减少了人工操作和维护的工作量。再者,它的使用寿命长,优质的滤芯和合理的结构设计保证了设备的稳定性和耐用性。此外,列管式反冲洗过滤器还具有占地面积小、安装方便等特点。在实际应用中,列管式反冲洗过滤器广泛用于工业领域,如石油化工、电力、冶金、制药、食品饮料等行业的液体过滤处理。它可以用于过滤各种液体介质,如油、水、乳液等,有效地保护下游设备,提高生产效率,保证产品质量。

列管式反冲洗过滤器的实拍视频

列管式反冲洗过滤器的工作原理

内反冲洗:是利用滤后原料作为反冲洗介质,当控制系统接收到反洗信号时,过滤器的一个过滤单元原料液进口阀关闭,排污阀打开,在自身压力的作用下,过滤液反向流动,将过滤元件的外表面上堆积的固体颗粒冲洗掉并排入污油管中,然后关闭排污阀,打开原料进口阀,该组过滤单元投入过滤,下组过滤单元进行反洗,直到所有的过滤单元逐个反洗完毕,反洗结束,过滤器进入正常运行状态,等待下次反洗信号的到来。内反冲洗适用于原料介质中胶质含量少,流动性好,出口压力大于0.4MPa的场合。

外反冲洗:是利用其它气体反洗介质,对罐内液体进行加压反冲洗,当控制系统接收到反洗信号时,过滤器的一个过滤单元的原料液进、出口阀关闭,反洗介质进口阀和排污阀打开,过滤液在气体压力的推动下,反向流动,将过滤元件的外表面上堆积的固体颗粒冲洗掉并排入污油管中,然后关闭反洗介质进口阀和排污阀,打开原料进、出口阀,该组过滤单元投入过滤,下组过滤单元进行反洗,直到所有的过滤单元逐个反洗完毕,反洗结束,过滤器进入正常运行状态,等待下次反洗信号的到来。外反冲洗适用于原料介质中胶质含量较多,流动性较差,出口压力小于0.4MPa的场合。

列管式反冲洗过滤器的工作原理视频

列管式反冲洗过滤器的实拍

列管式反冲洗过滤器的产品图集锦

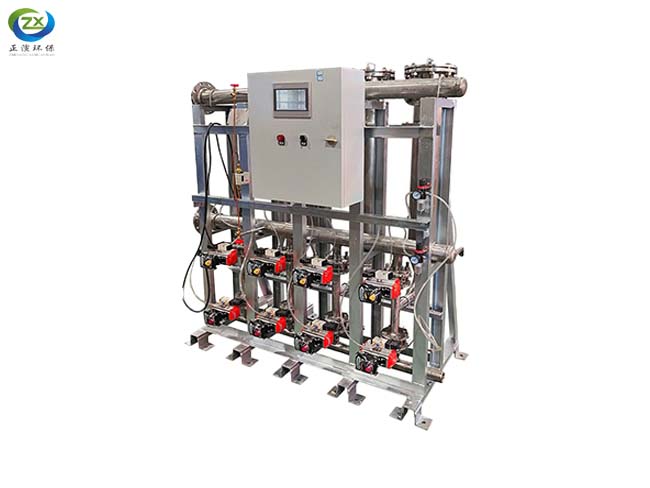

主图三

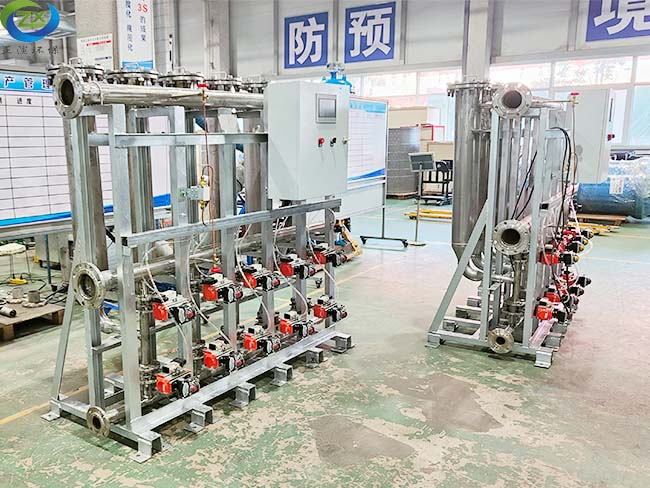

列管式反冲洗过滤器的现场图

主图六

主图七

列管式反冲洗过滤器的优势

1、再生性:

滤芯可通过辅助气体或干净液体进行反洗实现再生。

2、智能化:

通过自身的检索和应变功能,实现自动反冲洗。

3、精度高:

最高精度可达10um (99.9%wt) 出水水质稳定。

4、连续性:

列管式在反洗的同时不中断正常产水,连续运行。

5、低成本:

可采用高温、酸洗、超声波清洗,运行维护成本低。

列管式反冲洗过滤器的实际应用案例

1、钢铁厂的循环水系统:用于去除循环水中的氧化铁皮、悬浮物等杂质,保证生产设备的正常运行和冷却效果,减少设备磨损和故障。

2、化工厂的工艺用水处理:过滤掉水中的微小颗粒、有机物和胶体等,为化工生产提供高质量的工艺用水,确保产品质量和生产流程的稳定性。

3、石油开采与炼制:在油田注水系统中,去除水中的固体颗粒和杂质,防止地层堵塞;在炼油过程中,对各类油品进行精细过滤。

4、热电厂的凝结水回用:有效去除凝结水中的铁锈、腐蚀产物和其他杂质,实现水资源的循环利用,降低生产成本。

5、造纸厂的白水回收:过滤白水中的纤维、填料等物质,实现白水的循环使用,减少水资源消耗和环境污染。

6、矿山选矿废水处理:去除废水中的矿石颗粒、泥沙等,使废水达到排放标准或回用要求。

7、食品饮料生产:对原料水、生产过程中的中间水进行过滤,保障产品的卫生和质量。

8、城市污水处理厂的深度处理:进一步净化二级处理后的污水,用于中水回用或景观用水。

商家解答

  • 反冲洗过滤器的过滤效率受哪些因素影响?
    1、滤芯材质和孔径:滤芯的材质决定了其耐腐蚀性和耐用性,孔径大小则直接影响所能截留的杂质颗粒大小,从而影响过滤效率。

    2、过滤精度要求:精度要求越高,过滤难度越大,可能会在一定程度上降低过滤效率。

    3、进水水质:进水所含杂质的种类、浓度、颗粒大小分布等都会影响过滤效率。杂质浓度高、颗粒大小不均等都会增加过滤难度。

    4、水流速度和流量:过高的水流速度和过大的流量可能导致杂质来不及被滤芯截留,从而降低过滤效率。

    5、反冲洗频率和效果:反冲洗不及时或效果不佳,会使滤芯表面的杂质积累过多,影响过滤效率。

    6、设备结构和设计:包括过滤器内部的流道设计、滤芯的排列方式等,合理的结构设计有助于提高过滤效率。

    7、工作压力:压力不稳定或过高、过低,都可能影响过滤效果和效率。

    8、温度:温度变化可能影响液体的粘度和滤芯的性能,进而影响过滤效率。

    9、滤芯的使用寿命:滤芯使用时间过长,可能出现磨损、堵塞等问题,降低过滤效率。

  • 如何通过改进反冲洗过滤器的设计来提高过滤效率?
    1、优化滤芯结构:采用多层复合滤芯或具有特殊形状和孔隙分布的滤芯,增加过滤面积和提高对不同大小杂质的捕获能力。

    2、改进流道设计:使流体在过滤器内分布更均匀,减少短路和涡流现象,确保流体充分接触滤芯,提高过滤效果。

    3、增强反冲洗系统:增加反冲洗的压力和流量,采用更高效的反冲洗喷头或喷嘴设计,使反冲洗更彻底。

    4、智能化控制:引入先进的传感器和控制系统,实时监测进出口压差、水质等参数,根据实际情况自动调整反冲洗周期和时间。

    5、优化过滤器罐体形状:采用更合理的罐体形状,减少死角,防止杂质堆积,便于反冲洗时杂质的排出。

    6、采用新型过滤材料:研究和应用具有更高过滤性能和耐污能力的新型过滤材料,提高过滤效率和使用寿命。

    7、增加预过滤装置:在反冲洗过滤器前设置粗过滤或预沉淀装置,预先去除较大颗粒的杂质,减轻主过滤器的负担。

    8、优化排污系统:设计更顺畅的排污通道,确保反冲洗排出的杂质迅速、完全地离开过滤器。

    9、合理布局滤芯:根据流体流动特性和杂质分布规律,合理布置滤芯的位置和密度,提高整体过滤效率。
