单机脉冲袋式除尘器产品展示图
单机脉冲袋式除尘器是一种高效的小型除尘设备,在工业生产和环境净化中发挥着重要作用。
这种除尘器采用脉冲喷吹清灰技术和袋式过滤原理。它的结构紧凑,主要由箱体、滤袋、脉冲清灰系统、风机、灰斗等部分组成。含尘气体由进风口进入箱体,经过滤袋时,粉尘被阻挡在滤袋外表面,净化后的气体从出风口排出。随着过滤的进行,滤袋表面的粉尘逐渐增多,当阻力达到设定值时,脉冲清灰系统启动。脉冲阀瞬间释放高压气体,通过喷吹管喷射到滤袋内部,使滤袋急剧膨胀并产生振动,将附着在滤袋表面的粉尘抖落至灰斗中。
单机脉冲袋式除尘器具有诸多优点。首先,它的除尘效率高,能够有效去除细微粉尘,排放浓度通常可以达到严格的环保标准。其次,设备体积小,安装灵活,可根据实际场地进行布置,适用于空间有限的场所。再者,操作简单,维护方便,运行成本相对较低。在实际应用中,单机脉冲袋式除尘器广泛用于机械加工、化工、建材、电子、粮食等行业。例如,在小型机械厂的打磨、焊接工位,它能够及时收集处理产生的粉尘,改善工作环境;在粮食加工厂,可有效去除粮食加工过程中的粉尘,保障产品质量和生产安全。
此外,单机脉冲袋式除尘器还可以根据不同的工况需求进行定制,如选择不同材质的滤袋以适应特殊的粉尘性质和温度条件,或者调整风机的风量和风压来满足不同的处理要求。
单机脉冲袋式除尘器实拍视频
含尘气体由除尘器的进风口进入设备内部。气体在通过风道时,会被初步导流和均流,使其能够均匀地进入过滤室。
过滤室内装有多个滤袋,气体穿过滤袋时,粉尘被拦截在滤袋的外表面,而净化后的气体则透过滤袋,从出风口排出。随着过滤的持续进行,滤袋表面的粉尘不断积累,导致过滤阻力逐渐上升。当阻力达到预先设定的数值时,脉冲清灰系统开始工作。脉冲清灰系统由脉冲阀、气包、喷吹管等组成。脉冲阀瞬间开启,气包内储存的高压气体迅速通过喷吹管上的小孔喷射到滤袋内部。高压气体的喷射使滤袋瞬间膨胀并产生强烈的振动,将滤袋表面的粉尘层抖落。被抖落的粉尘落入灰斗中,然后通过卸灰阀排出除尘器。
完成清灰后,除尘器继续进行过滤工作,如此循环往复。

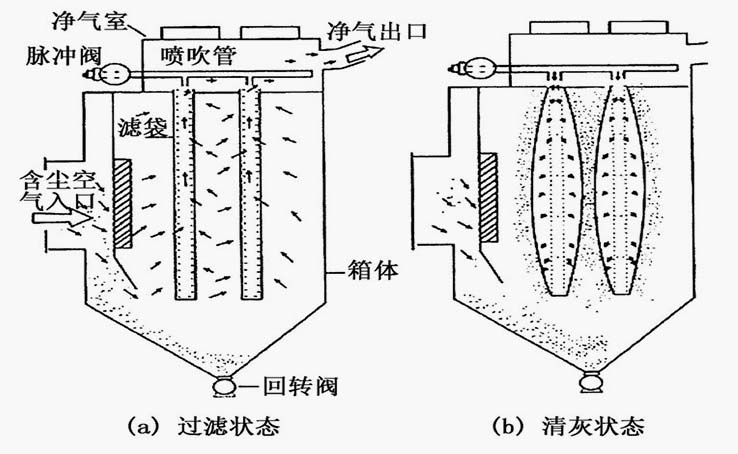

单机脉冲袋式除尘器工作原理图解

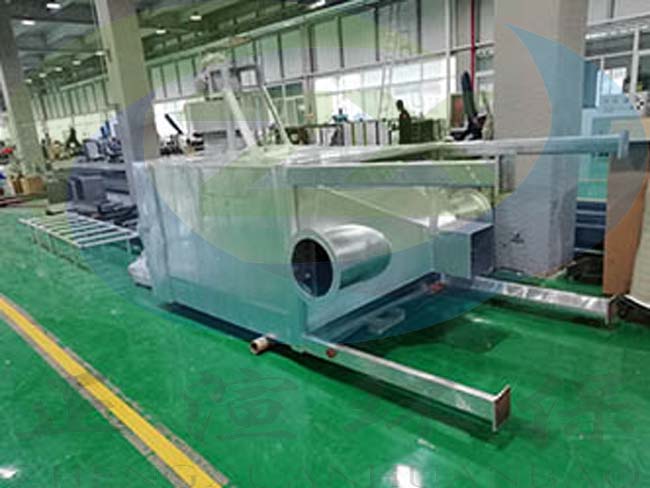

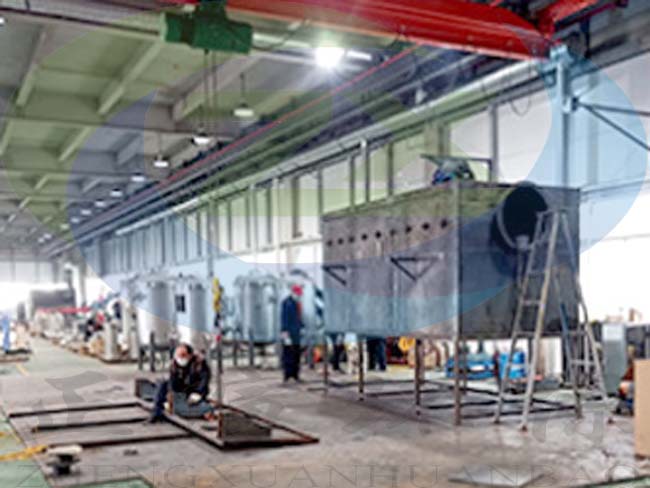

单机脉冲袋式除尘器产品图集锦
1、性能方面
1.1、高效净化:
对细微粉尘,尤其是亚微米粒径的粉尘有很高的捕集效率,除尘效率通常在99% - 99.9%以上 。
出口气体含尘浓度极低,能达到非常严格的环保标准,一般可在10mg/m³以内,有的甚至可低至1 - 5mg/m³ 。
1.2、稳定可靠:
性能受含尘气体的温度、湿度、化学性质等因素波动影响较小。
能适应不同含尘浓度工况,无需经常调整设备参数。
1.3、处理风量大且范围广:
可以处理从每分钟几立方米到几万立方米的空气。
可以满足大、中、小各类规模的生产场所或通风系统的除尘净化需求。
2、结构设计与安装方面
2.1、结构多样:有标准A型(带灰斗)和B型(开法兰、无灰斗)等多种结构形式,可满足不同场地安装需求。
2.2、占地小:为一体机模式,结构紧凑,相比其他大型除尘系统,占用空间小。
2.3、安装便捷:整体结构相对简单,安装周期较短,安装难度较低。
3、操作维护方面
3.1、清灰方便:
脉冲清灰系统,清灰能力强,清灰效果好,可减少粉尘在滤袋上的积累,降低阻力。
清灰过程中不停止系统抽风,工作连续性好。
3.2、维护简易:
滤袋更换方便,如滤袋以缝在袋口的弹性涨圈嵌在花板上,人在净箱中换袋,可不接触灰尘。
内部构件相对较少,且便于检修和维护。
3.3、自动化控制:
采用先进的控制系统,实现自动清灰、故障报警等功能,自动化程度高,降低人工操作强度和人工成本。
3.4、运行安全:
运行过程中机械运动部件较少,发生故障概率相对较低。
1、压缩空气气源系统:
空气压缩机:提供具有一定压力(通常0.5 - 0.7MPa左右较为常见)的洁净压缩空气。
储气罐:储存一定量的压缩空气,起到缓冲和稳定压力的作用,确保喷吹时有持续稳定的气源。
管道及阀门:连接压缩机、储气罐和脉冲清灰系统其他部分的气体传输通道和控制阀门等。
2、脉冲阀组件:
电磁脉冲阀:是核心部件之一,它能快速地开启和关闭。一般由电磁先导阀、膜片等构成。当接收到控制信号时,电磁先导阀动作,推动膜片使主阀开启,释放压缩空气。
阀座:用于固定和密封脉冲阀。
3、喷吹管系统:
喷吹管:一般水平安装在除尘器的花板上方(花板下方是滤袋)。喷吹管上开有与滤袋数量和位置对应的喷吹孔。
连接管件:用于连接脉冲阀和喷吹管。
4、控制系统(含控制仪等) :
控制仪:可以是微电脑时控型、PLC等多种类型。它用于控制脉冲阀的喷吹顺序、时间间隔等参数。
传感器(压力传感器、压差传感器等):用于监测除尘器内部压力、压差等参数,当达到预设的清灰条件(如阻力达到设定值等)时向控制仪发送信号启动清灰程序。
以下因素会影响清灰频率:
1、粉尘性质:
粉尘浓度:如果含尘气体中粉尘浓度较高,可能需要更频繁的清灰,例如每隔 1 - 3 分钟清灰一次。
粉尘粒度:细小的粉尘更容易堵塞滤袋,可能需要较短的清灰间隔。
粉尘粘性:粘性大的粉尘容易附着在滤袋上,可能需要每隔 2 - 4 分钟清灰。
2、过滤风速:风速较高时,滤袋上的粉尘积累较快,可能每隔 2 - 5 分钟清灰一次较为合适。
3、滤袋材质和质量:质量好、透气性佳的滤袋可以适当延长清灰间隔,比如 3 - 6 分钟。
4、除尘器的运行工况:
温度:高温环境下,粉尘可能更容易粘结,清灰间隔可能较短,约 2 - 4 分钟。
湿度:高湿度环境可能导致粉尘结块,需要较频繁清灰,比如 1 - 3 分钟。
